LEISTUNGSSPEKTRUM

BERATUNG | PLANUNG | FERTIGUNG | QUALITÄTSSICHERUNG | AUSLIEFERUNG

IHR KOMPLETT-ANBIETER IN SACHEN HARTMETALL

VON DER BERATUNG BIS ZUR FERTIGUNG

Mit modernsten Technologien und Verfahren fertigen wir mit engsten Toleranzen und höchster Oberflächengüte. Wir verfolgen das Ziel, die Produktion unserer Kunden wirtschaftlicher zu machen.

Produktion

Produktion von Hartmetall-Rohlingen nach Zeichnung und Wunsch mit Muster oder Maßangaben.

Bearbeitung

Herstellung von Hartmetall-Werkzeuge. Geschliffen oder auch in Verbindung mit anderen Werkstoffen.

Beratung

Wir stellen Ihnen unsere Erfahrung bei der Anwendung von Hartmetall zur Verfügung.

Unsere Standardartikel

Rundstäbe - Rechteckstäbe - Blöcke - DIN Platten - Kugeln - Ronden und Gravierstichel

IN BEWÄHRTER ABFOLGE

UNSER SINTERPROZESS

Der Hartmetallrohling durchläuft bei uns den Sinterprozess in der klassischen Reihenfolge.Pulveraufbereitung

* Pressen
* Vorsintern
* Formen
* Sintern

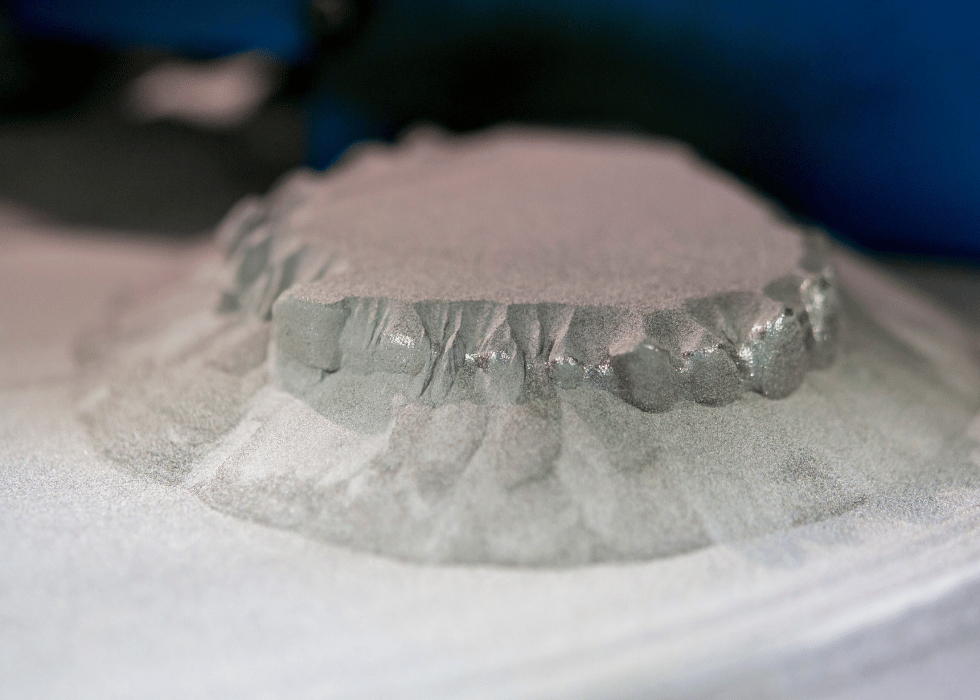

Für die Herstellung unserer Standard-Hartmetallsorten verwenden wir Wolframcarbid und Kobalt oder Nickel als Bindemetall. Diese Materialien liegen uns als Vorstoffe in Form von Pulver vor.

UNSERE EXPERTEN KENNEN SICH AUS

AUF DIE ZUSAMMENSETZUNG KOMMT ES AN

Der Wolframanteil und Bindermittelanteil bestimmen die spezifischen Eigenschaften. Ein höherer Anteil vom Wolfram fördert die Härte. Ein geringerer Anteil vom Wolfram fördert die Biegebruchfestigkeit. Je Feiner die Korngröße, desto härter ist die Hartmetall Sorte.Die bestmöglichste Zusammensetzung zwischen Wolframanteil, Binderanteil und Korngröße hängt von der Anwendung vom Endprodukt ab. Unsere langjährigen Fachexperten beraten Sie bei der bestmöglichsten Zusammenstellung.

Hartmetallsorten

Sorte	WC	CO	Korngröße	Dichte	Härte Rockwell	Härte Vickers	Biegebruchfestigkeit	Klassifizierung
Grade			Grain size	Density	Hardness Rockwell	Hardness Vickers	Bending fracture strength	Classification
	ISO 7627 – %	ISO 7627 – %	ISO 4499 – µm	ISO 3769 – g/cm³	ISO 3738 – HRA	ISO 6507 – HV 30	ISO 3327 – N/mm²	ISO 513 – Bereich
Ultrafeinstkorn // Ultrafine grain
C7FF	93	7	0,4	14,90	93,5	1960	3500	K05-K20
C8FF	92	8	0,4	14,70	93,0	1830	3600	K10-K30
C10FF	90	10	0,4	14,50	92,5	1740	3700	K10-K40
C12FF	88	12	0,4	14,40	92,5	1740	4100	K20-K50
Feinstkorn // Submicron grain
C7F	93	7	0,7	14,80	93,2	1870	3500	K05-K20
C8F	92	8	0,7	14,70	92,7	1770	3600	K10-K30
C10F	90	10	0,7	14,45	92,0	1650	4100	K10-K40
C12F	88	12	0,7	14,20	91,3	1540	4200	K20-K50
Mittelkorn // Medium grain
C7	93	7	1,5	14,80	92,0	1650	3000	K10
C8	92	8	1,5	14,70	91,5	1570	3000	K20
C10	90	10	1,5	14,45	91,0	1500	3200	K30
C12	88	12	1,5	14,30	89,3	1330	3500	K40
Grobkorn// Coarse grain
C6G	94	6	2,0	14,90	90,7	1470	3200	G10
C9G	91	9	2,0	14,60	89,5	1350	3300	G20
C15G	85	15	2,0	14,00	87,3	1130	3400	G30
C20G	80	20	2-5	13,60	84,2	850	3200	G40
C25G	75	25	2-5	13,10	82,2	740	3100	G50
Nickelsorten // Nickel grade
N9¹	90	Ni 10%	0,8-1,2	14,20	90,0	1400	2500	K10-K40
N15¹	85	Ni 15%	2-4	14,00	87,0	1100	2700	G30

¹^{Nichtmagnetisch und korrosionsbeständig mit Nickelbinder}^{// Non magnetic and corrosion-proof with nickel}
